礦渣烘干機介紹

礦渣烘干機廣泛用于建材，冶金、選礦、化工、水泥等行業，可用于烘干礦渣、電石渣、石灰石、粘土、河沙、石英沙、水渣等物料。該系統采用新型三層烘干工藝，全套烘干設備設計合理，制作精良，性能穩定、工藝、產量高，能耗低，占地面積小、機械化程度高等特點。

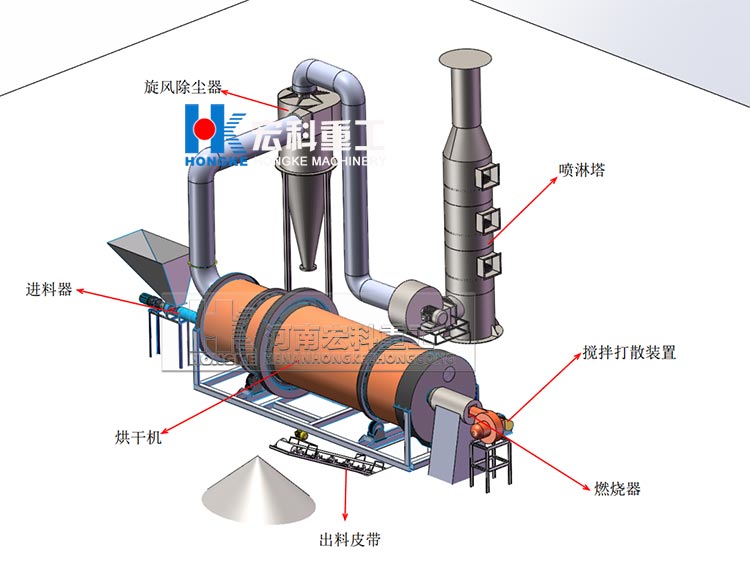

礦渣烘干機結構：

礦渣烘干機是回轉式烘干機，主要由回轉筒體、引風設備、高速打散設備、揚料板、自清掃裝置、傳動裝置、輸送設備、熱風設備、減速機、支撐裝置及密封裝置等部件組成。


礦渣烘干機的適用范圍：

礦渣、石灰石、粘土、河沙、石英沙、水渣、煤泥、污泥等濕性大、比重大的的物料均可使用礦渣烘干機。

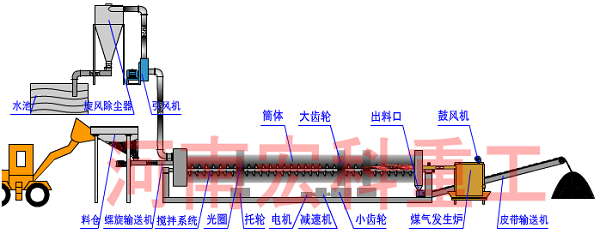

礦渣烘干機工作原理：

1、礦渣由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。

2、加料管道的斜度要大于物料的自然傾角，以便物料順利流入礦用烘干機內。

3、烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。

4、隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給，使?jié)裎锪系靡院娓桑缓笤诔隽隙私?jīng)皮帶機或螺旋輸送機送出。

5、礦渣烘干機筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高烘干速率并促進物料前進。

6、載熱體經烘干機以后，一般需要旋風除塵器將氣體內所帶物料捕集下來(載熱體一般分為熱空氣、煙道氣等)。

如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。


礦渣烘干機特點：

1、針對性強、適應性靈活：該設備在設計過程中充分結合了礦渣的硬度、濕度等特征，可適合對各種類型的礦渣進行烘干，具有良好的針對性及技術性，可適合在冶金、化工、建材等各種領域中運行，不受環境及氣候的影響，適應性更加的靈活方便。

2、能耗低、成本低：該機運行過程中的總能耗量比較低，燃料消耗也較低，總干燥成本超低，為工廠節省投資成本。

3、結構合理、操作更加容易。礦渣烘干機的整體結構設計比較簡單合理，不僅外形美觀，內部構造也十分的特殊，智能化控制系統的設計，使得設備的安裝、操作及保養工作更加的簡單容易。

4、運行穩定、產量高：進料箱內部安裝了進料溜裝置，密封板內側安裝了腰型孔，有效避免了礦渣倒料造成的堵塞問題，烘干過程十分的安全穩定，筒體容積比較大，產量更高。

5、價格實惠、收益高：礦渣烘干機價格十分的經濟實惠，由于是廠家直銷，制造成本及投資成本都較低，而且我廠一直采取低價銷售的方針，因而對礦渣烘干機的定價比較低，獲得的總收益更高。


礦渣烘干機技術參數



規格 （m）	筒體容積 （m3）	生產能力 （t/h）	安裝斜度 （%）	最高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135
